- 名称:
中小尺寸曲面折叠屏贴合线
- 应用:
手机、折叠柔性OLED屏幕贴合领域。
- 尺寸:
最大尺寸为225mm*150mm,
最小尺寸为120mm*50mmmm;
- 效率:
单台9S;
1条线2台设备:节拍4.5S(流水线串接);
- 设备精度:
2D贴合±0.05mm、3D贴合±0.08mm;
- 设备尺寸:
单台L18600xW3200xH2400mm,1条线2台设备:38200xW3200xH2400mm(间距1000mm、流水线串接下游脱泡设备);
- 技术优势:
自研高精度仿形硅胶,拥有丰富的有限元仿真技术和经验,可应对0~180°两面曲贴合、0~70°四周等高四面曲贴合、可以兼容折叠屏贴合;
CCD视觉对位;
实现高精度,无气泡,无裂痕,无顶伤,高要求贴附效果;
- 工艺流程:
Panel来料→扫码、USC清洁→撕背面保护膜→Panel背面Plasma清洁→Panel&承载膜贴合→Panel&OCA贴合→OCA贴合精度检查→Panel&CG贴合→UV减粘→去承载膜→成品精度检查→成品下料。

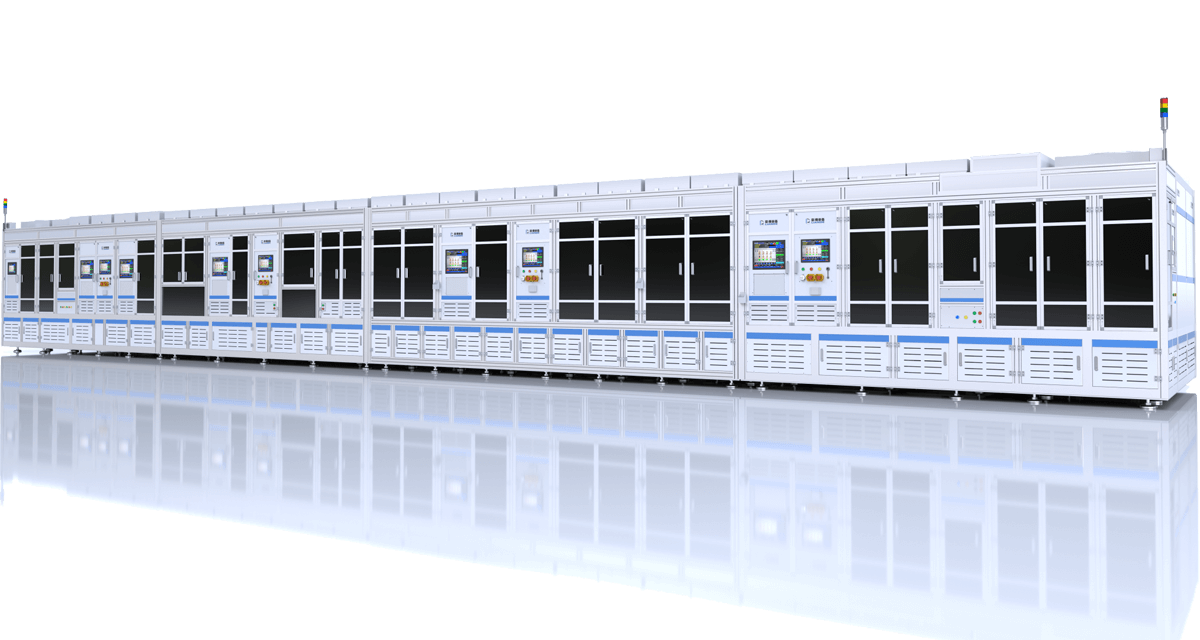

中小尺寸曲面折叠屏贴合线
Panel&CG(CPI) MCR扫码单元,Panel&CG USC超声波清洗单元,Panel&CG(CPI) Plasma等离子清洗单元,承载膜&OCA供料单元,Panel&承载膜&OCA&CG撕膜单元,Panel&承载膜CCD对位单元,Panel&OCA CCD对位单元,Panel&CGCCD对位单元,Panel&承载膜贴合单元,Panel&OCA贴合单元,Panel&CG真空贴合单元,AOI精度检单元,Panel&OCA/CG(CPI)入腔体单元,UV减粘单元,承载膜减粘撕膜单元,成品下料单元;
