- 名称:
框架/基板AOI自动检测机
- 设备特点:
视觉检测工位分为两个工位,正面使用同轴线光源与线光源分时频闪打光采图,反面使用线光源打光采图
- 检测缺陷精度 :
12um/pixel
- 检测工位:
单通道,明暗场,正反面均可检测
- 设备尺寸:
L*W*H= 2000*1200*2000mm
- 框架尺寸:
100x300mm(可根据需求定制多款框架所需的真空治具平台) 300
- UPH 产能:
300
- 工作流程:
自动上料>清洁>缺陷检测>自动下料

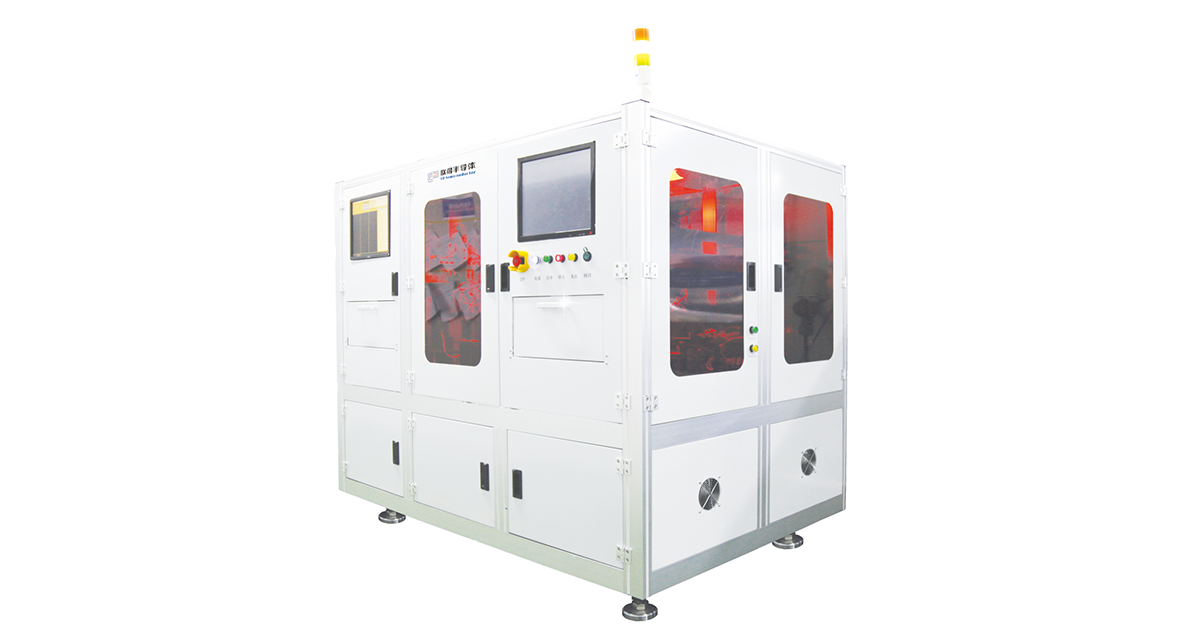

框架/基板AOI自动检测机

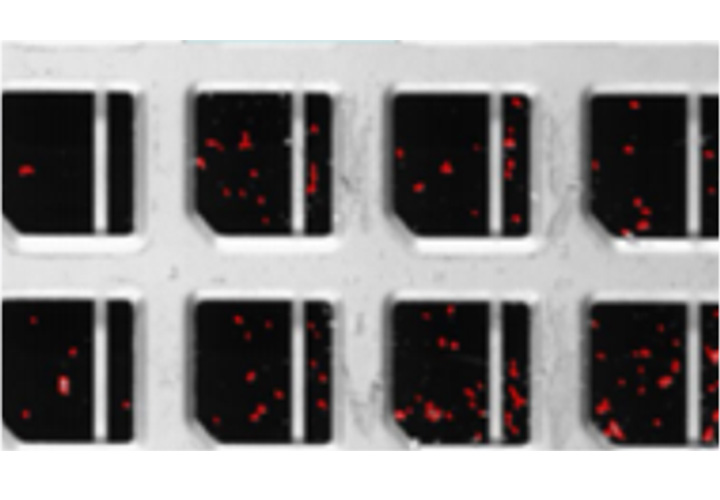

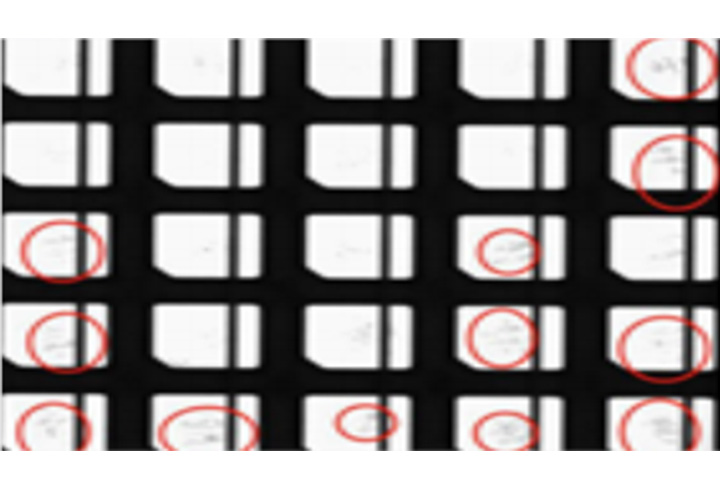

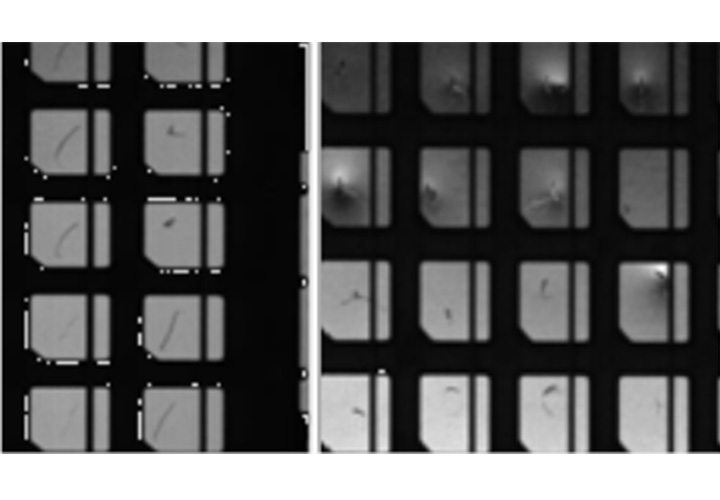

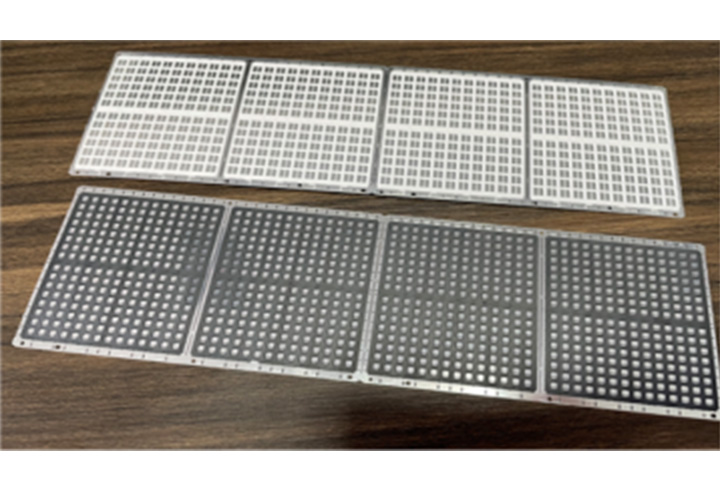

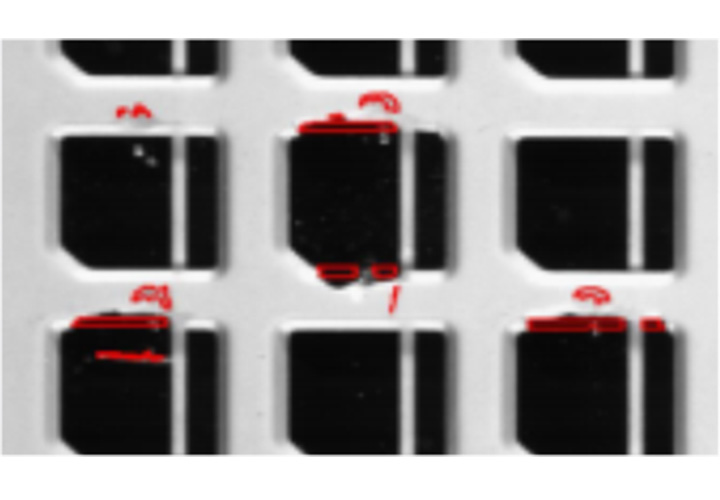

本设备用于对LED框架的检测:对裂纹、粉点、缺胶、溢胶、胶面抹黑、 位移、污染等缺陷,并对框架缺陷进行标记。设备主要应用于LED封测 公司和引线框架公司。
![框架/基板AOI自动检测机 框架/基板AOI自动检测机](/upload/goods/2023-12/658264dd08a2a.png)

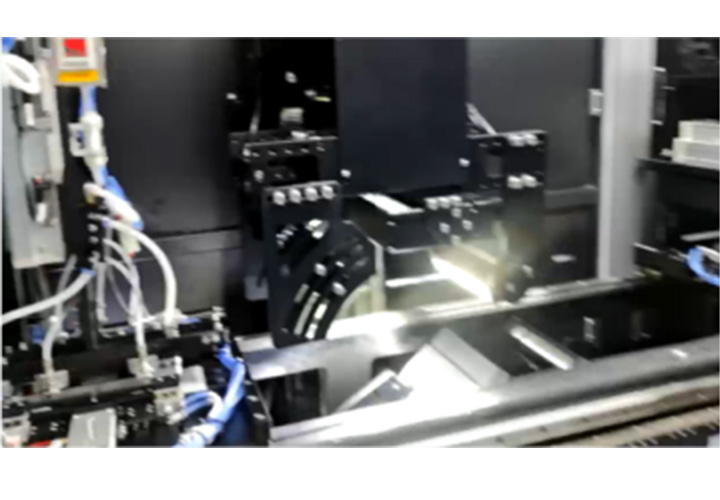

细节图
![框架/基板AOI自动检测机 框架/基板AOI自动检测机](/upload/goodsgallery/2023-12/658264fc7dae9.jpg)
![框架/基板AOI自动检测机 框架/基板AOI自动检测机](/upload/goodsgallery/2023-12/658264fc955f7.jpg)
![框架/基板AOI自动检测机 框架/基板AOI自动检测机](/upload/goodsgallery/2023-12/658264fcd900f.jpg)
![框架/基板AOI自动检测机 框架/基板AOI自动检测机](/upload/goodsgallery/2023-12/658264fce59dc.jpg)
![框架/基板AOI自动检测机 框架/基板AOI自动检测机](/upload/goodsgallery/2023-12/658264fce91ad.jpg)
![框架/基板AOI自动检测机 框架/基板AOI自动检测机](/upload/goodsgallery/2023-12/658264fce1f42.jpg)
![框架/基板AOI自动检测机 框架/基板AOI自动检测机](/upload/goodsgallery/2023-12/658264fcefe26.jpg)
