- 名称
全自动OTP/CTP检查机
- 产品尺寸
10-23吋
- 设备节拍
10S（单边2颗T-FPC计）
15S（对边各2颗T-FPC计）
- 精度
ACF贴附精度：X：±0.15mm(3σ)，Y：±0.1mm(3σ)
TFOP：XY：±15um(3σ)
- 设备尺寸
18150×3550×2200mm（仅供参考）
- 技术优势
整线全自动上下料，自动串线作业，针对10-23吋柔性屏的抓取吸附客制化设计，避免吸附变形；
针对Y型长FPC预压分开独立对位补正，提高产品精度，设备内洁净度百级管控。
- 工艺流程
LD→EC→T-FPC绑定(TFOP/DOT)→AOI+ART→ULD

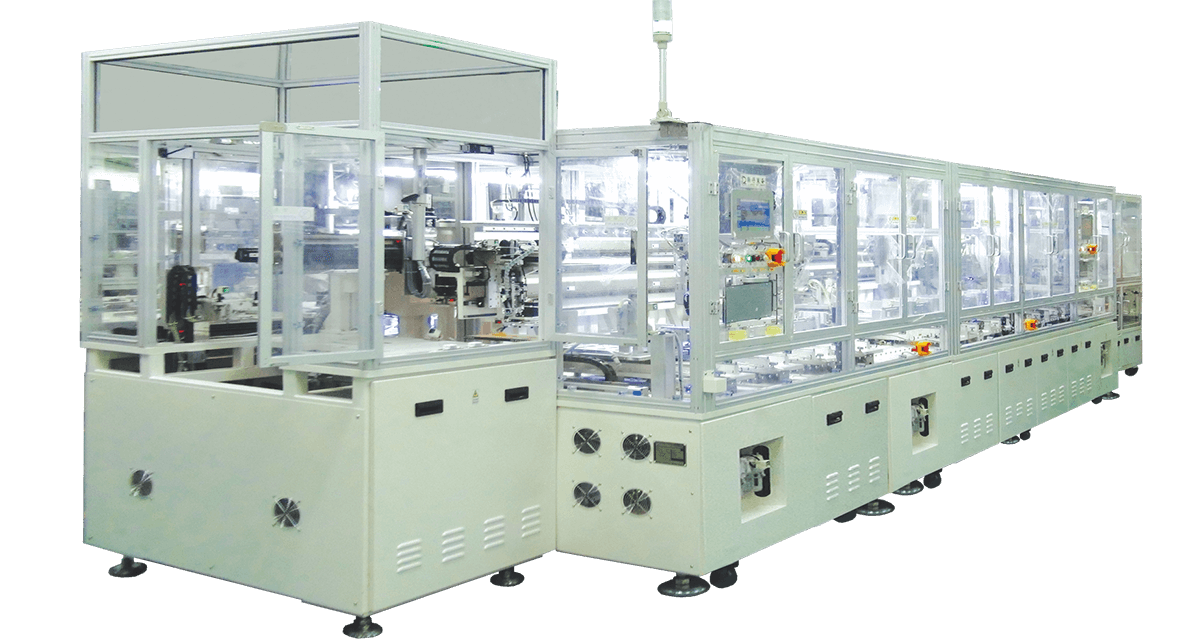

全自动OTP/CTP检查机
全自动OTP/CTP检查机，应用于23吋以下柔性屏，流程包括上料、清洁、自动绑定、检测、下料。上下料机可对接双层AGV料车。

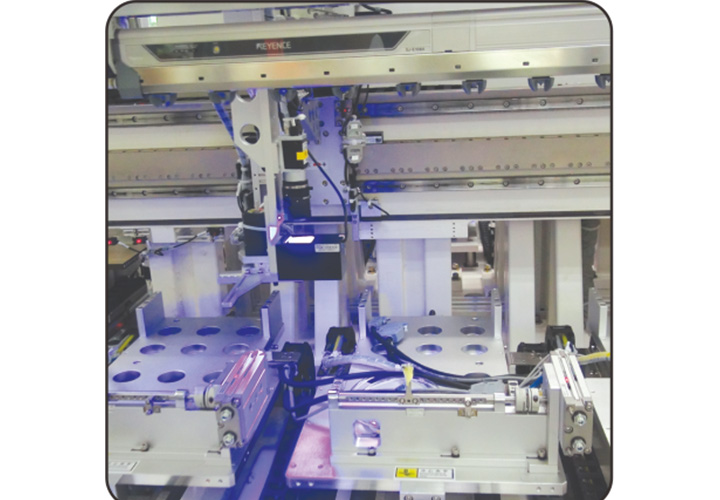

细节图
技术参数
自动OTP/CTP检查机
- 功能：
全自动OTP/CTP检查机
- 应用：
OTP-自动点亮且示屏并进行IC V-com值烧录，消除面面抖动。
CTP-TP分位功能检查。
- 尺寸：
3-8‘’
- 效率：
4Sec
- 设备尺寸：
L3.800*W1.200*H2.000mm
- 工艺流程：
OTP:LCM手动/自动上料 - LCM校正一接触点亮一V-com值烧录一出料
CTP: LCM手动/自动上科一LCM校正一接触点亮一TP功能测试一出料
